Ductile Iron Zasun s mekom brtvom tamnog vretena Z45X-16Q Suppliers, OEM/ODM Company

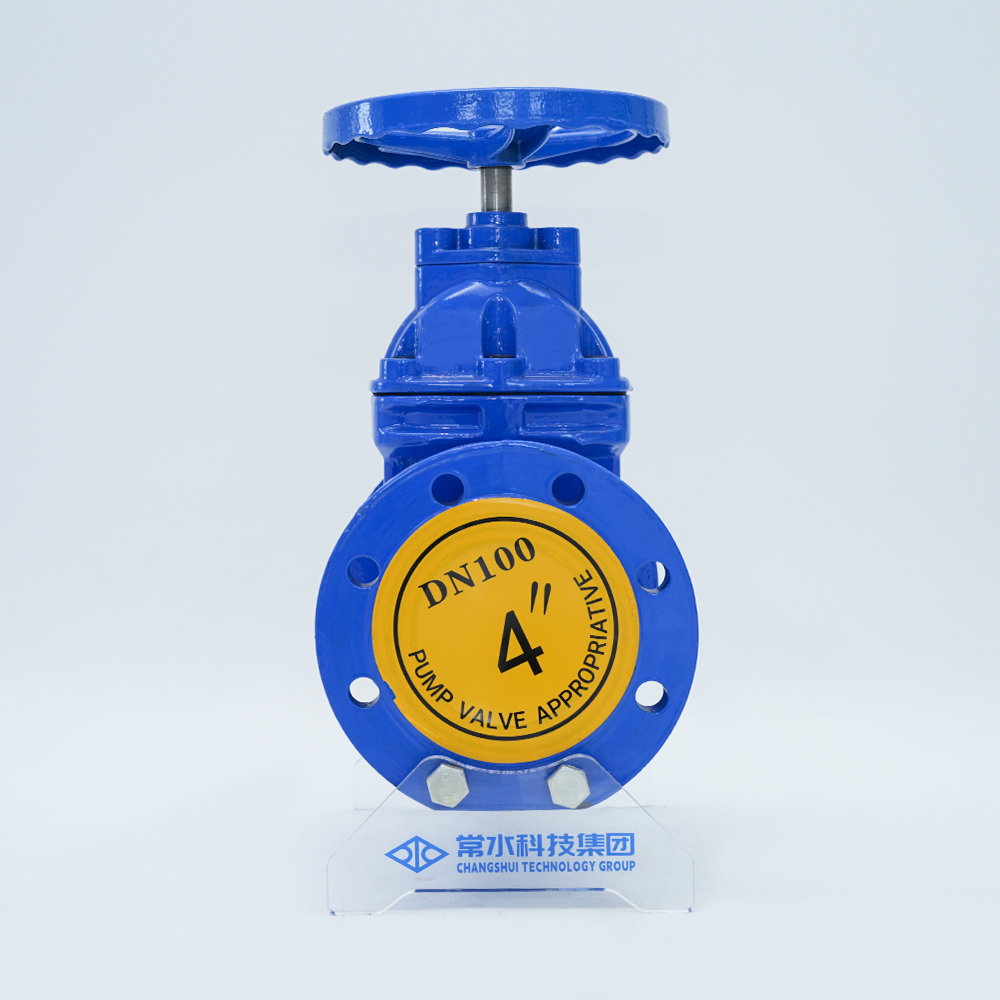

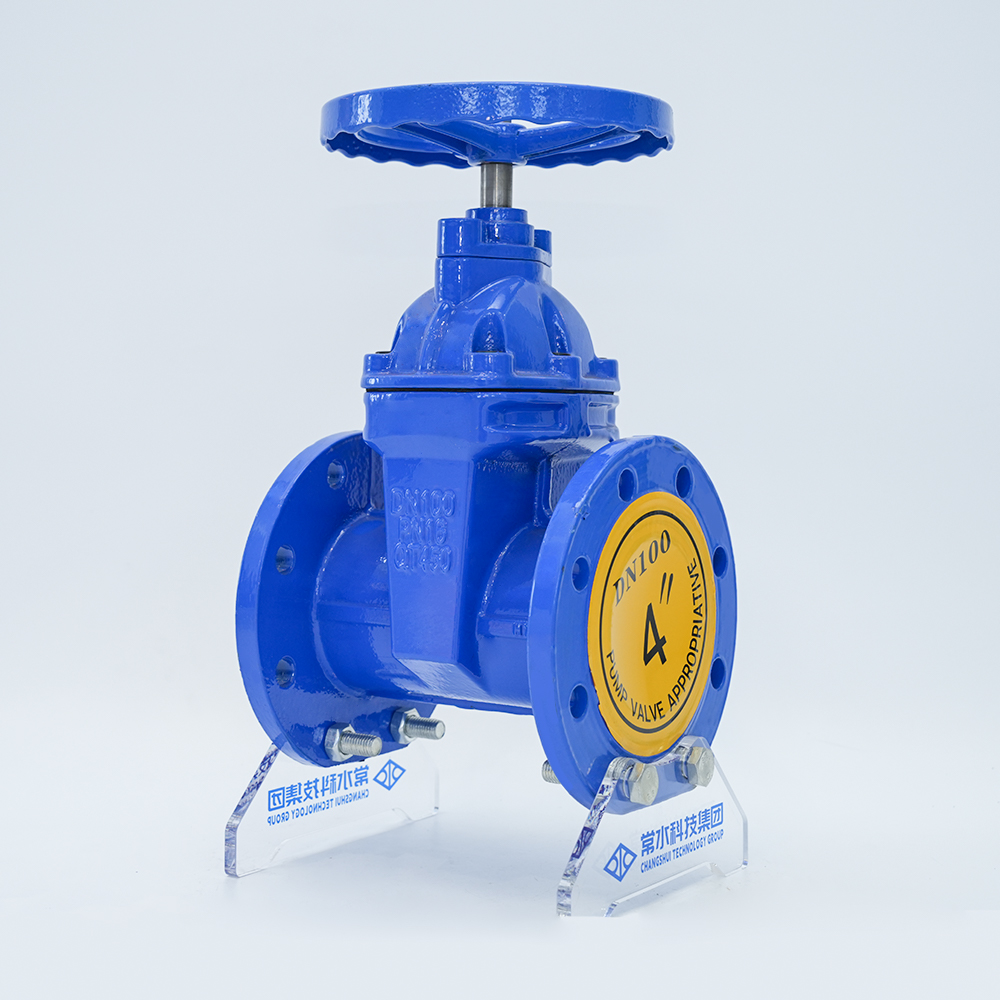

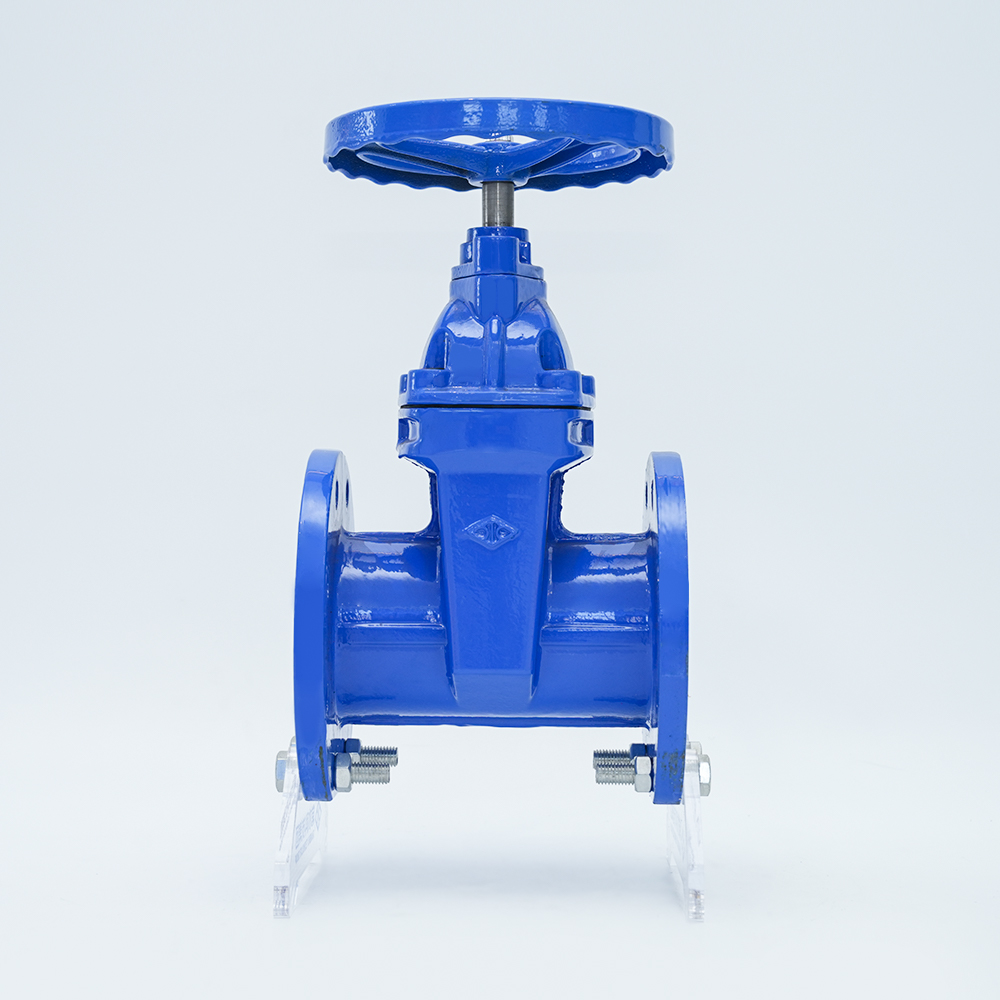

Zasun s mekom brtvom tamnog vretena Z45X-16Q

Zasuni koje proizvodi naša tvornica koriste cjelokupni gumeni premaz ploče zasuna za kompenzaciju deformacije kako bi se postigao dobar učinak brtvljenja, prevladavajući uobičajene pojave lošeg brtvljenja, curenja i hrđe zasuna. Instalira se na različite cjevovode i koristi se kao dvosmjerni graničnik. Naširoko se koristi u projektima cjevovoda kao što su vodoopskrba i odvodnja, zaštita od požara, klimatizacija, pročišćavanje vode, općinska uprava, brodogradnja, električna energija, građevinarstvo i hrana za kontrolu tekućina.

Kontaktirajte nas

Materijal tijela	Nodularni lijev
Model	Z45X-16Q
Specifikacija	DN50-1200
Nazivni tlak	1,0/1,6/2,5Mpa
Radna temperatura	0-80°C
Primjenjivi mediji	vodu
Standardi dizajna	GB/24924-2016

Značajke

Zasun s mekim brtvljenjem sa skrivenim vretenom koristi cjelokupni gumeni premaz ploče zasuna za kompenzaciju deformacije kako bi se postigao dobar učinak brtvljenja. Prevladava fenomen lošeg brtvljenja, curenja i hrđe općih zasunskih ventila i učinkovitije štedi prostor za ugradnju. Može se naširoko koristiti kao uređaj za regulaciju i presretanje u cjevovodima za tekućinu kao što su vodovodna voda, kanalizacija, građevina, nafta, kemijska industrija, hrana, medicina, tekstil, električna energija, brodovi, metalurgija, energetski sustavi itd.

Zahtjev za vještinama

1. Ventil je dizajniran i proizveden u skladu sa standardima GB/24924-2010;

2. Strukturna duljina ventila je u skladu s propisima GB/T12221-2005;3. Inspekcija i testiranje trebaju biti u skladu s relevantnim propisima GB/T13927-2008; 4. Dimenzije prirubnice trebaju biti u skladu s propisima GB/T17241.6-2008.

Specifikacija izvedbe

Nazivna veličina		40/1000				mm
Nazivni tlak		1.0		1.6		Mpa
Ispitni tlak	Ispitivanje čvrstoće	vodu	1.5	vodu	2.4
	Ispitivanje pečata		1.1		1.76
	Test brtvljenja zraka		0.6		0.6
Primjenjiva temperatura		0-80 ℃
Primjenjivi mediji		Voda, ulje itd

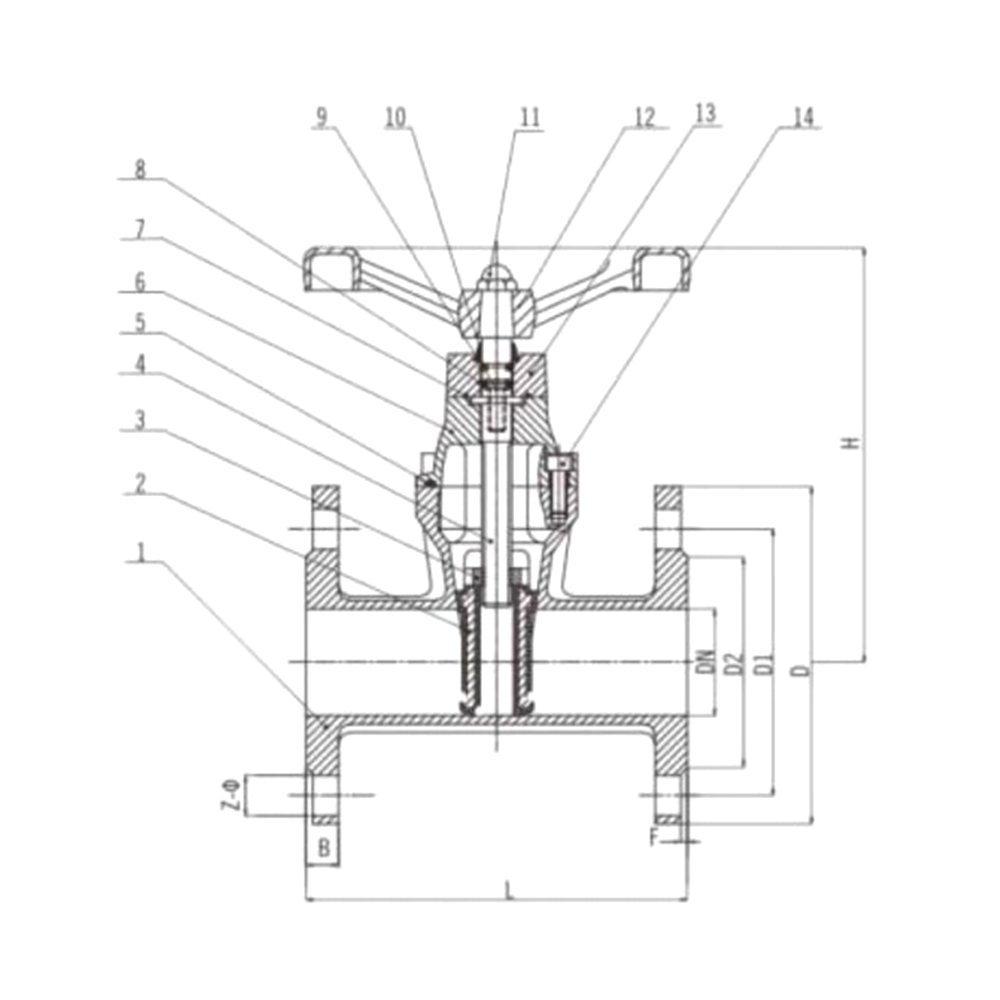

Glavni materijal

Serijski broj	Ime	Materijal
1	Tijelo ventila	QT450
2	Ploča ventila	QT450-NBR
3	Matica matice	QT450
4	stabljika	20Cr13
5	Srednje brtve prirubnice	NBR
6	poklopac motora	QT 450
7	O-prstenovi	NBR
8	O-prstenovi	NBR
9	Upušteni vijci	35#
10	zaštitni omot	NBR
11	Vrtni vijci s glavom	35#
12	Ručni kotač	QT 405
13	žlijezda	QT 450
14	Upušteni vijci	35#

Glavne vanjske dimenzije i priključne mjere (mm)

DN	L	D	D1	D2	C	F	Z-f	H
40	165	150	110	84	19	3	4-f19	240
50	178	165	125	99	19	3	4-f19	240
65	190	185	145	118	19	3	4-f19	260
80	203	200	160	132	19	3	8-f19	275
100	229	220	180	156	19	3	8-f19	380
125	254	250	210	184	19	3	8-f19	410
150	267	285	240	211	19	3	8-f23	435
200	292	340	295	266	20	3	8-f23	630
250	330	395	350	319	22	3	12-f23	645
300	356	445	400	370	24.5	4	12-f23	697
350	381	505	460	429	24.5	4	16-f23	802
400	406	565	515	480	24.5	4	16-f28	842
450	432	615	565	530	25.5	4	20-f28	1060
500	457	670	620	583	26.5	4	20-f28	1170
600	508	780	725	682	30	5	20-f31	1300
700	610	895	840	794	32.5	5	24-f31	1550
800	660	1015	950	901	35	5	24-f34	1750
900	711	1115	1050	1001	37.5	5	28-f34	1950
1000	811	1230	1160	1112	40	5	28-f37	2170

Glavne vanjske dimenzije i priključne mjere (mm)

DN	L	D	D1	D2	C	F	Z-f	H
40	165	150	110	84	19	3	4-f19	240
50	178	165	125	99	19	3	4-f19	240
65	190	185	145	118	19	3	4-f19	260
80	203	200	160	132	19	3	8-f19	275
100	229	220	180	156	19	3	8-f19	380
125	254	250	210	184	19	3	8-f19	410
150	267	285	240	211	19	3	8-f23	435
200	292	340	295	266	20	3	12-f23	630
250	330	405	355	319	22	3	12-f28	645
300	356	460	410	370	24.5	4	12-f28	697
350	381	520	470	429	26.5	4	16-f28	802
400	406	580	525	480	28	4	16-f31	842
450	432	640	585	548	30	4	20-f31	1060
500	457	715	650	609	31.5	4	20-f34	1170
600	508	840	770	720	36	5	20-f37	1300
700	610	910	840	794	39.5	5	24-f37	1550
800	660	1025	950	901	43	5	24-f40	1750
900	711	1125	1050	1001	46.5	5	28-f40	1950
1000	811	1255	1170	1112	50	5	28-f43	2170
