| Materijal tijela | Nodularni lijev |
| Model | Z81X-16Q |
| Specifikacija | DN50-300 |
| Nazivni tlak | 1,0/1,6/2,5Mpa |
| Radna temperatura | 0-80°C |
| Primjenjivi mediji | vodu |
| Standardi dizajna | GB/24924-2016 |
Pregled proizvoda

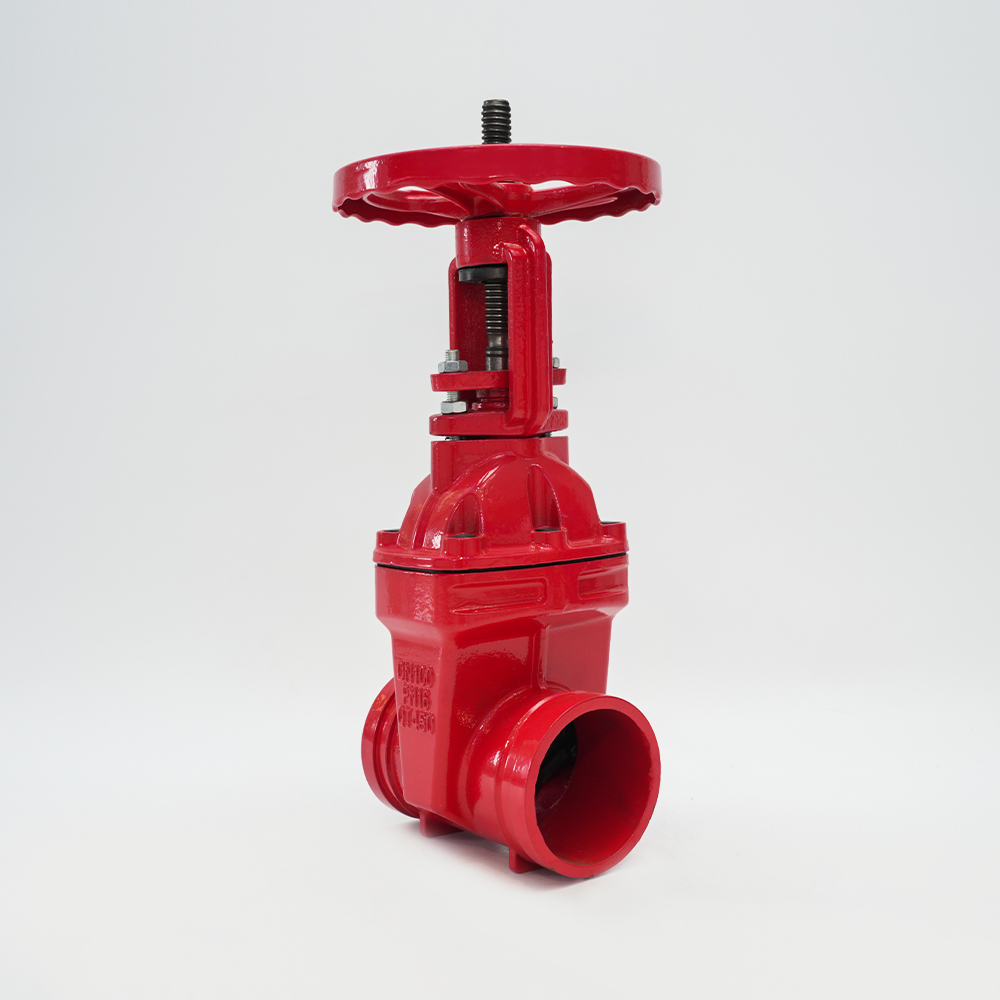

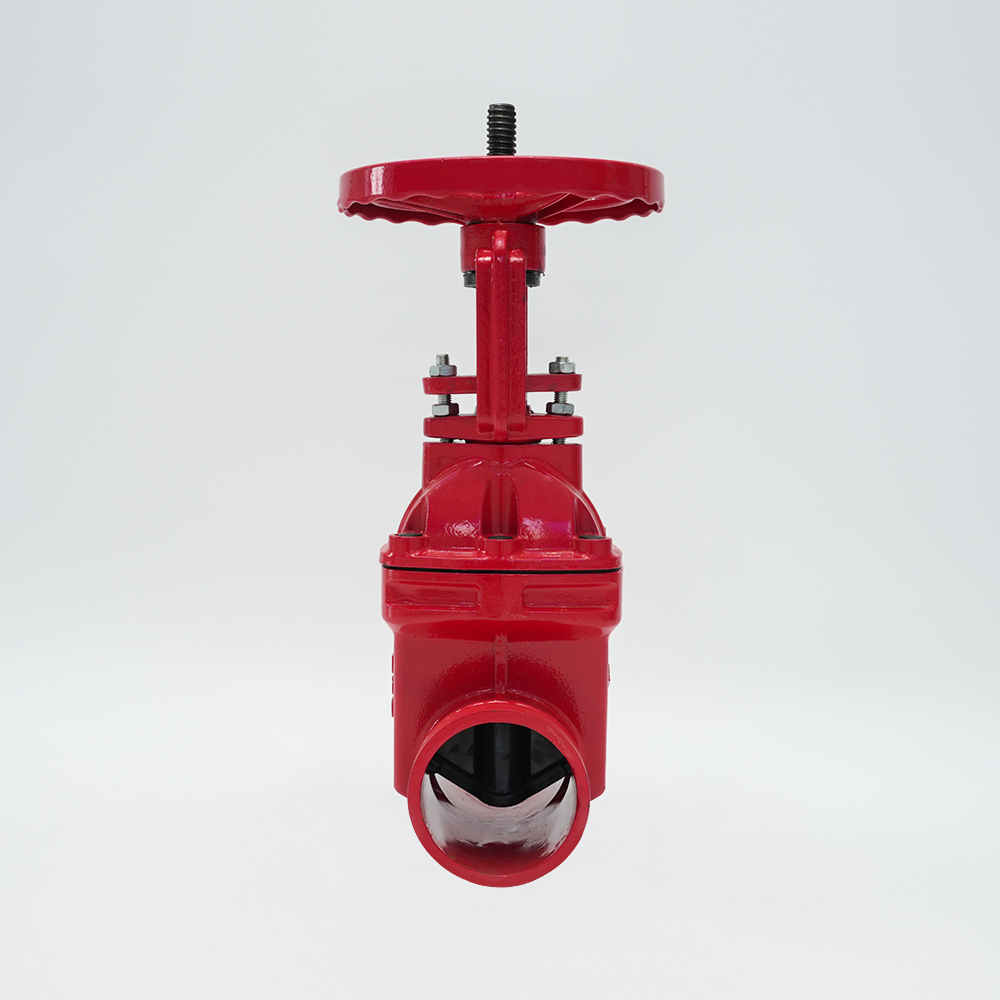

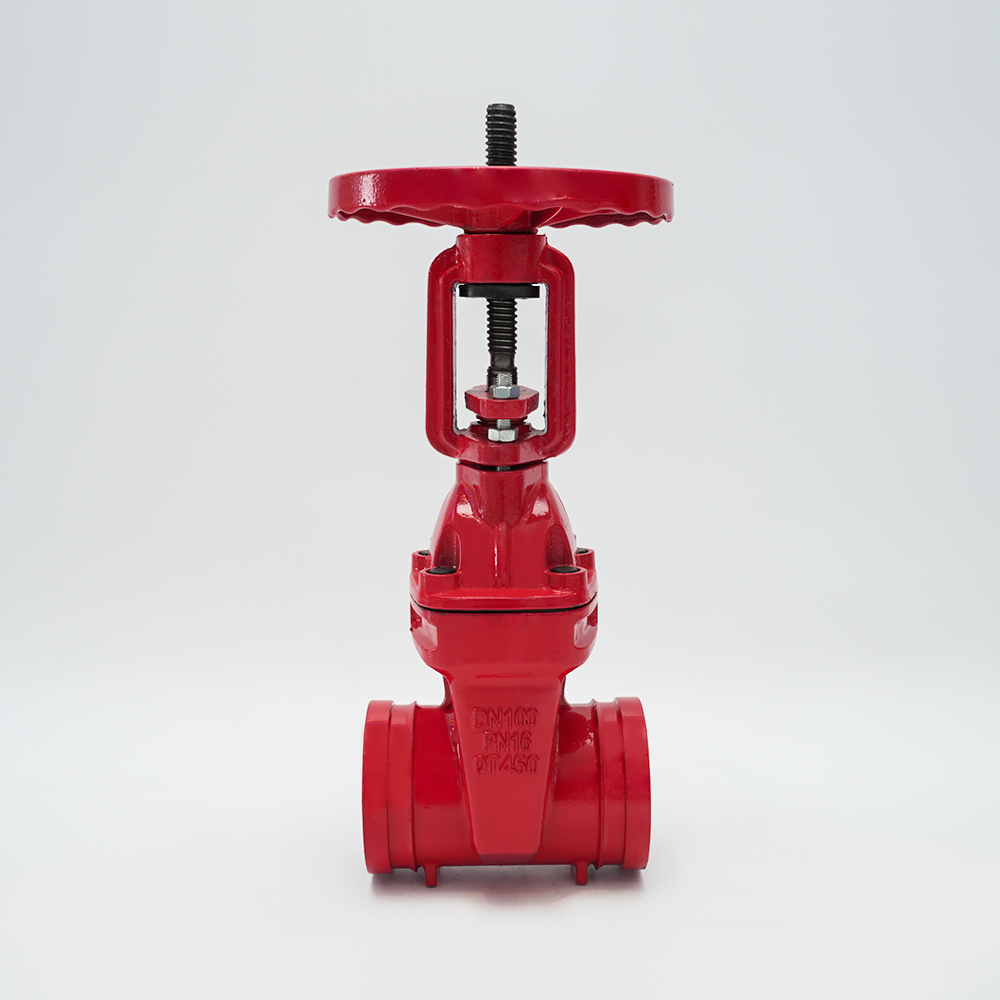

Zasun zasuna s uzdižućim stablom prirubnice ima vanjsku strukturu stabla ventila, a stablo ventila se okreće i pomiče aksijalno. Zasun se pomiče gore-dolje zajedno sa stablom ventila da bi se otvorio i zatvorio, a otvaranje ventila se može izravno promatrati. Široko se koristi u projektima cjevovoda kao što su vodoopskrba i odvodnja, zaštita od požara, klimatizacija, pročišćavanje vode, općinska uprava, brodogradnja, elektroenergetika, građevinarstvo i hrana za transport tekućih cjevovoda kao kontrolne tekućine.
Značajke
1. Ploča ventila potpuno je prekrivena gumom, koja ima dobru sposobnost pokrivanja i preciznu veličinu, osiguravajući pouzdanost brtve;
2. Dno ventila ima isti tip ravnog dna kao i cijev za vodu, što ne uzrokuje nakupljanje krhotina;
3. Cijeli ventil je obojen netoksičnom epoksidnom smolom kako bi se spriječila korozija i hrđa. Može se koristiti ne samo za sustave pitke vode, već i za kanalizacijske sustave;
4. Vijčana matica se koristi za samozatezno brtvljenje; znatno poboljšava učinkovitost brtvljenja;
5. Izuzetno je prikladno zamijeniti dijelove koji se troše.
Parametri proizvoda

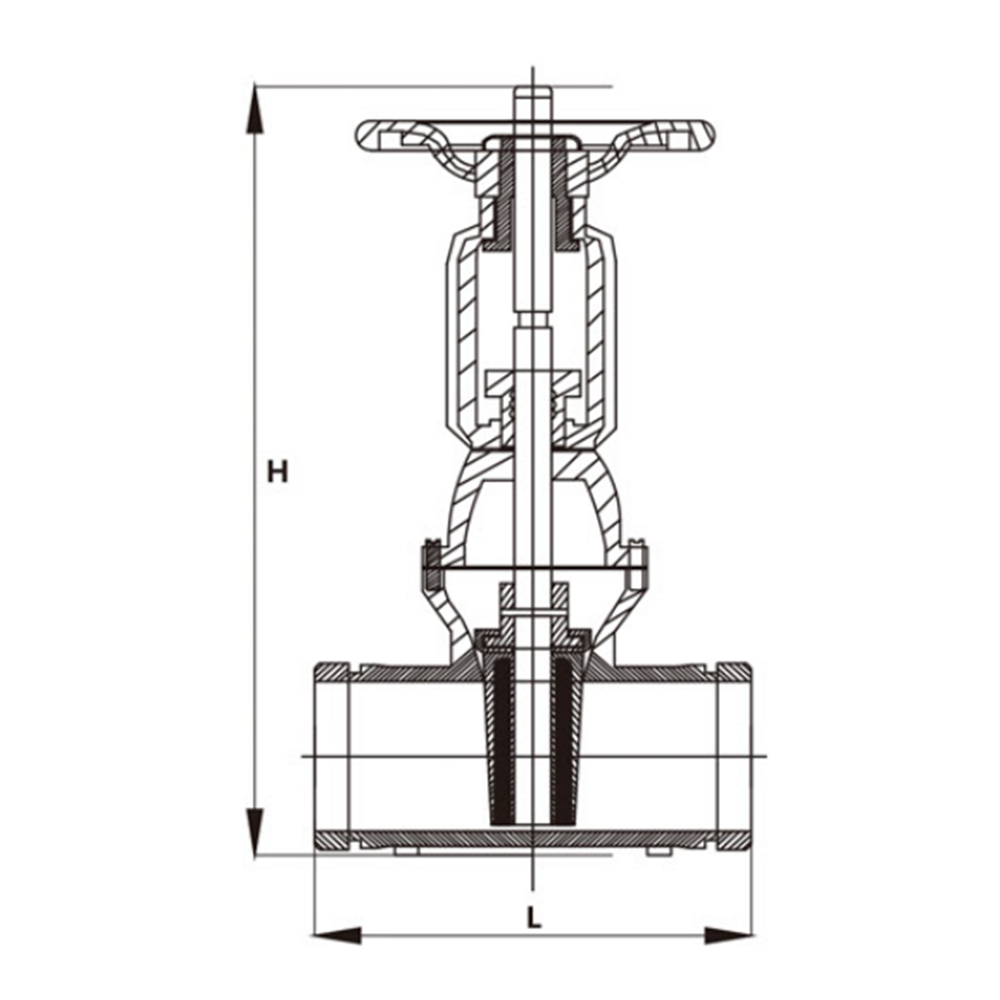

| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 |
| Vanjski krug | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Ručni kotač | 180 | 215 | 285 | 330 | 380 |
