| Materijal tijela | Nodularni lijev |
| Model | Z41X-16Q |
| Specifikacija | DN40-1000 |
| Nazivni tlak | 1,0/1,6/2,5Mpa |
| Radna temperatura | 0-80°C |
| Primjenjivi mediji | vodu |
| Standardi dizajna | GB/24924-2016 |
Pregled proizvoda

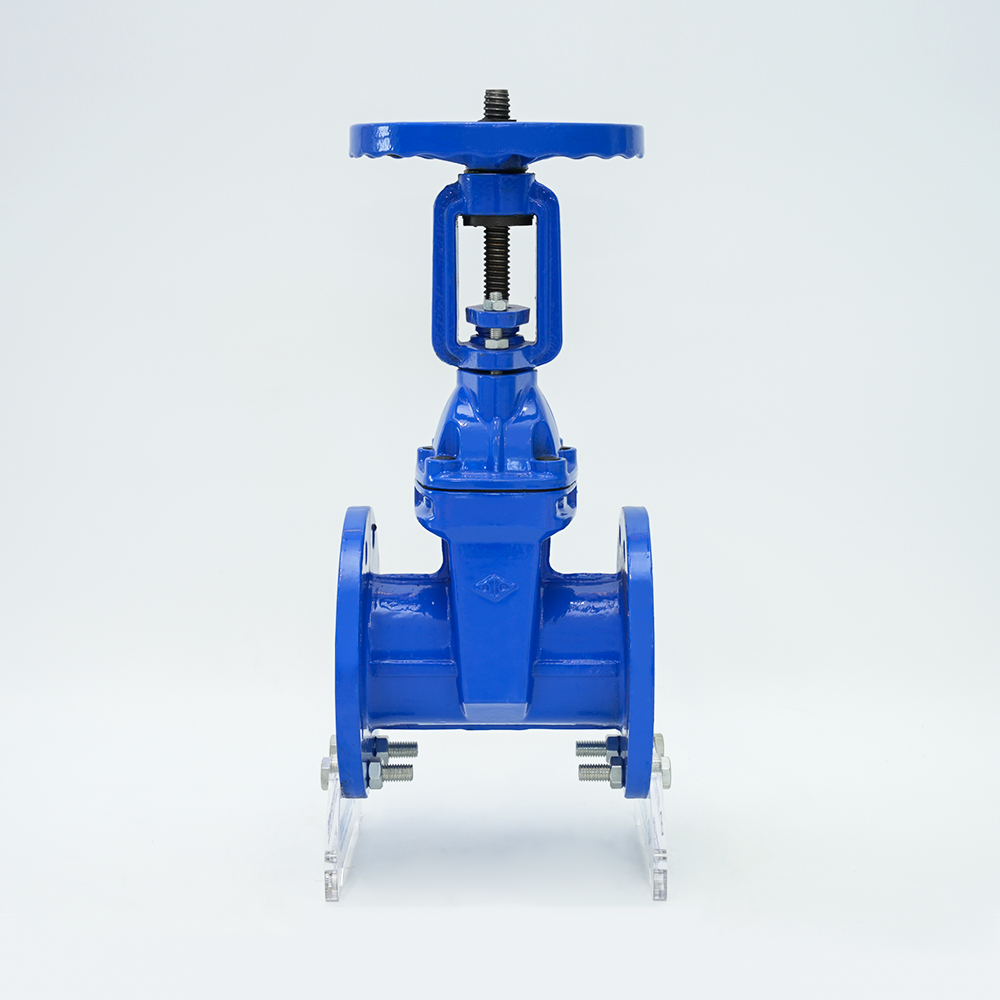

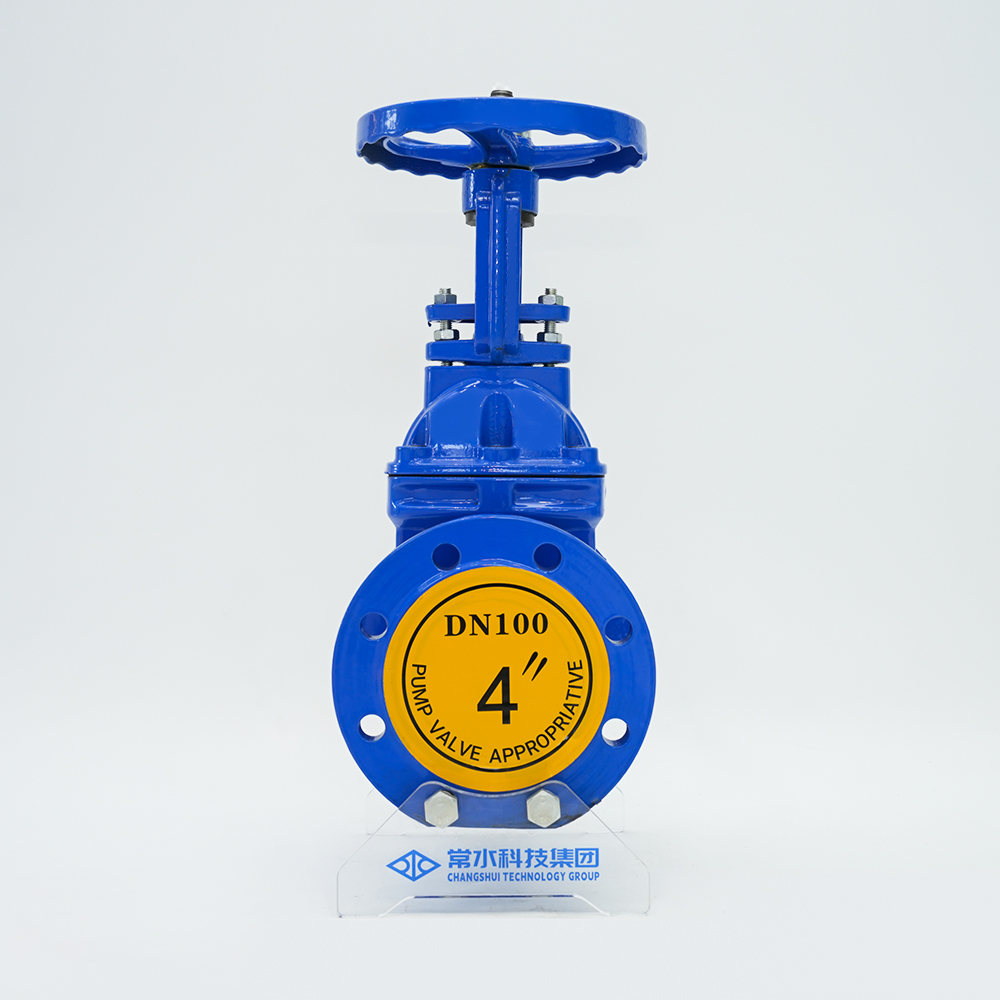

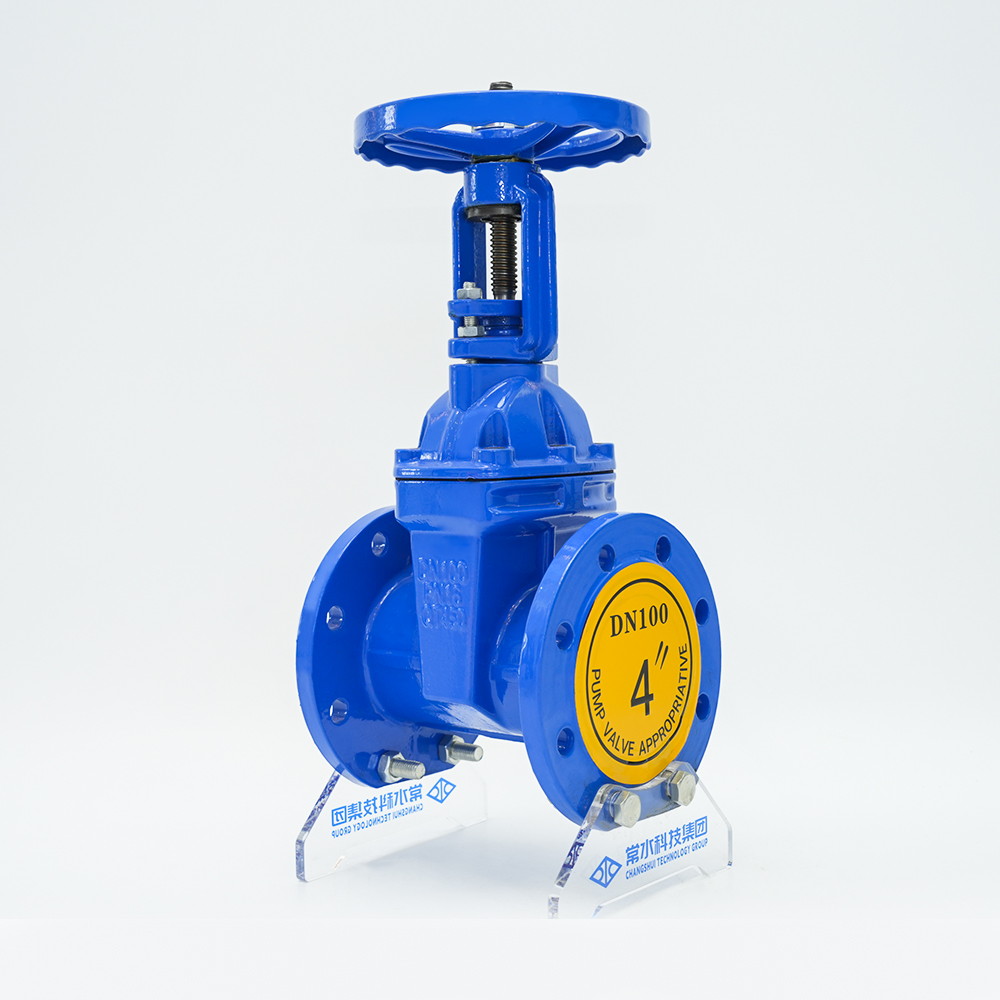

Zasun zasuna s dižućim stablom prirubnice ima vanjsku strukturu stabla ventila, a stablo ventila se okreće i pomiče aksijalno. Vrata se pomiču gore-dolje zajedno s ventilom za otvaranje i zatvaranje, a otvaranje ventila može se izravno promatrati. Široko se koristi u projektima cjevovoda kao što su vodoopskrba i odvodnja, zaštita od požara, klimatizacija, pročišćavanje vode, općinska uprava, brodogradnja, elektroenergetika, građevinarstvo i hrana za transport tekućih cjevovoda kao kontrolne tekućine.
Značajke
1. Otpor tekućine je mali, a brtvena površina je manje erodirana i erodirana medijem.
2. Otvaranje i zatvaranje zahtijeva manje napora.
3. Smjer protoka medija nije ograničen, protok nije poremećen, a tlak nije smanjen.
4. Jednostavan oblik, kratka konstrukcijska duljina, dobar proizvodni proces i širok raspon primjene.
Značajke proizvoda
| Nazivni tlak: 1,0-2,5MPa | DN: 50-1200 |
| Radna temperatura: 0-80°C | Primjenjivi medij: čisto/kanalizacija, ulje |
| Standard prirubnice: GB/T17241-98 | Standardna duljina: GB12221-89 |
Parametri proizvoda
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D vanjski krug | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n broj rupa | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 centar | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Ručni kotač | 180 | 215 | 285 | 330 | 380 | 465 |
