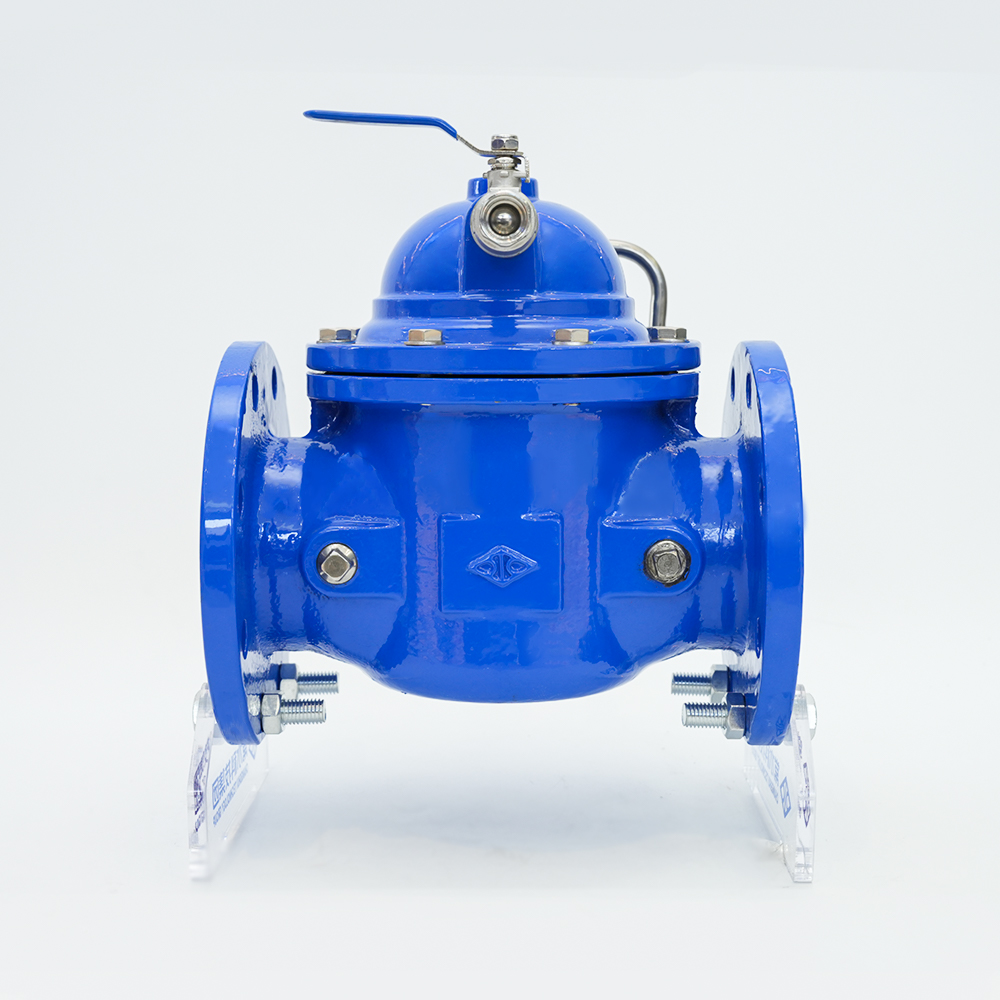

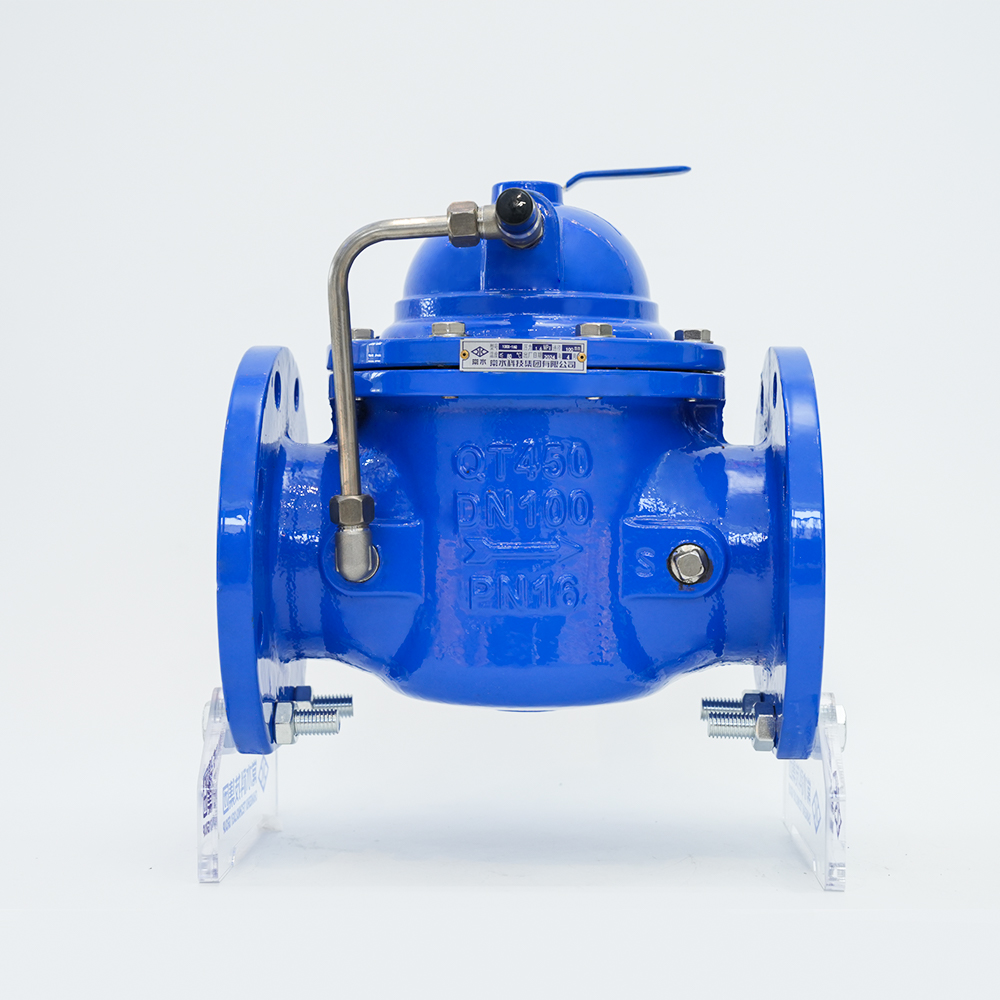

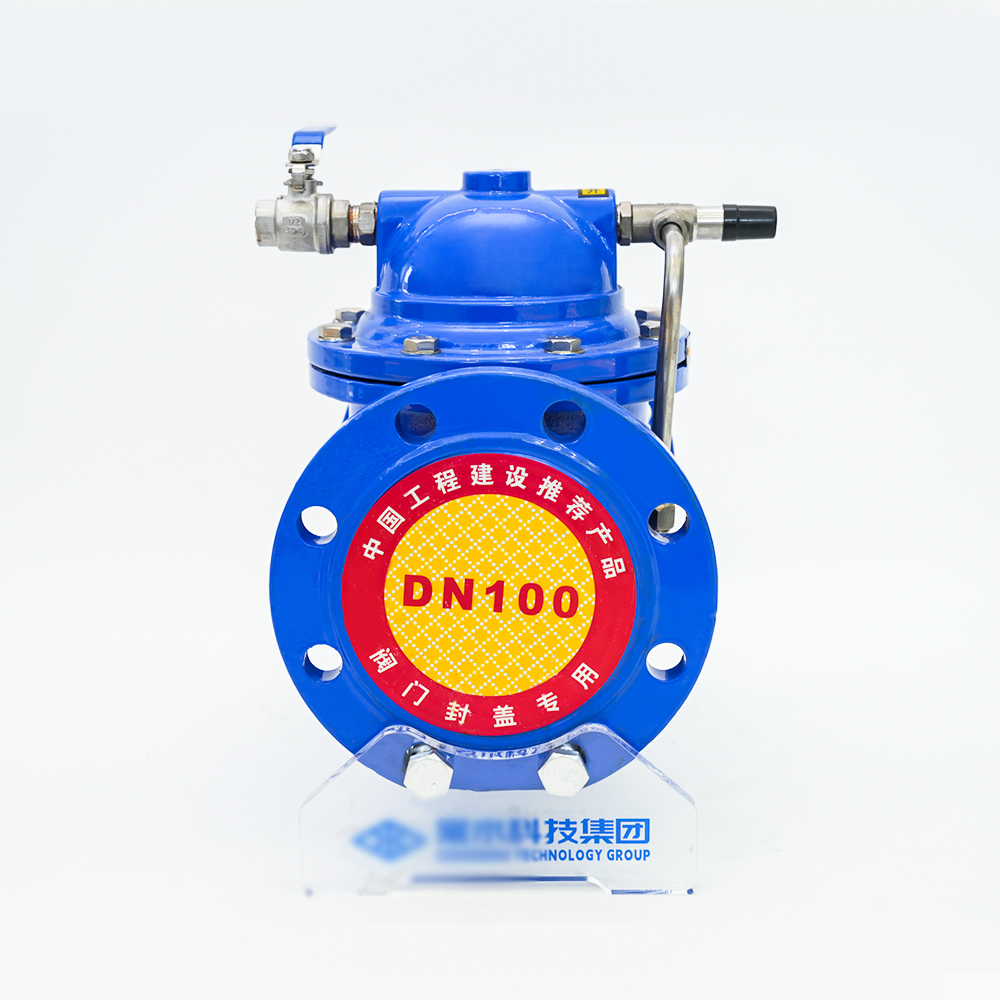

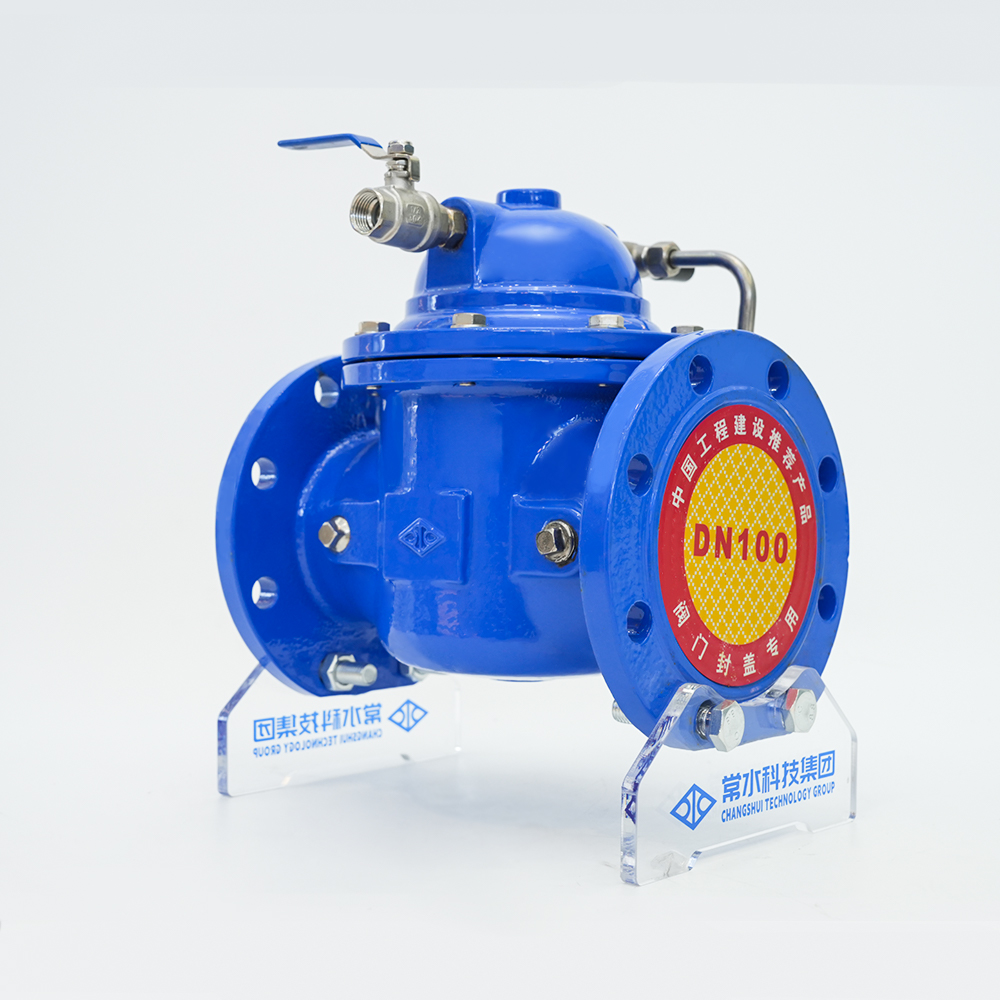

Plutajući ventil na daljinsko upravljanje 100X-16Q

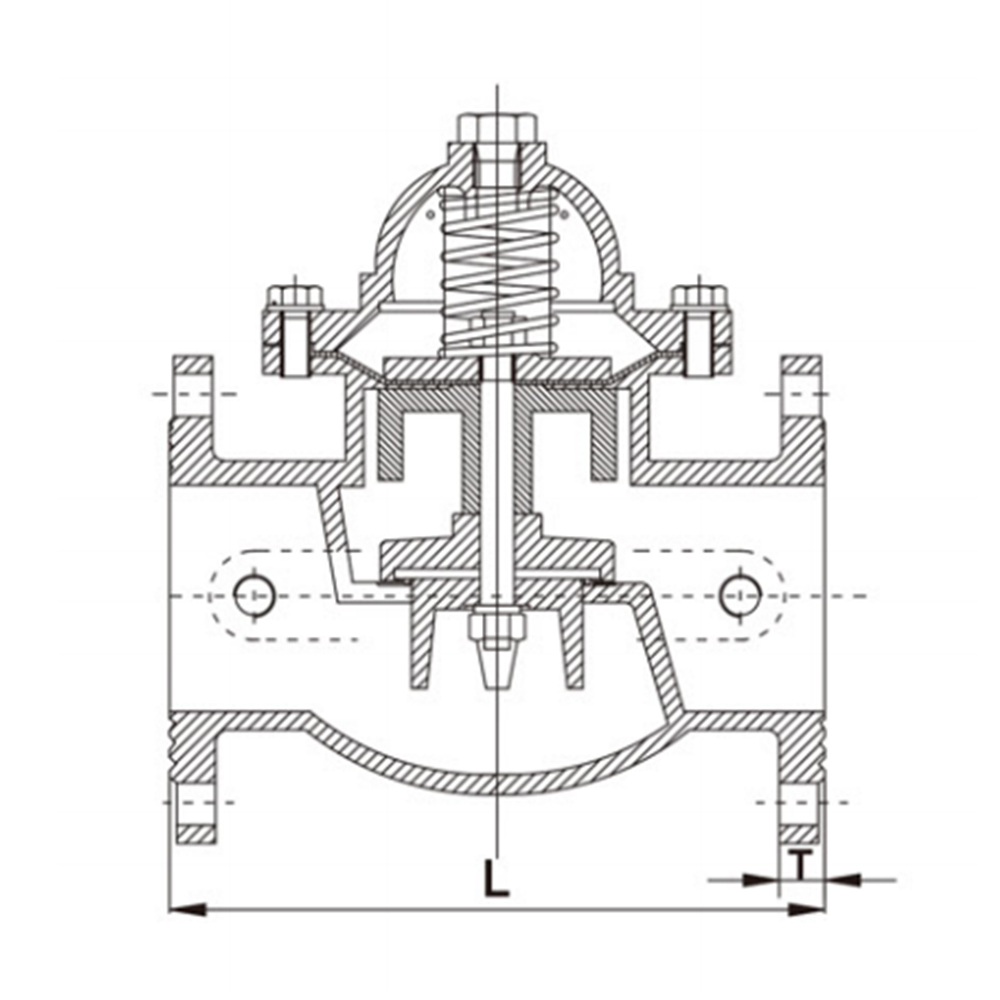

Strukturne značajke

Hidraulički regulacijski ventil je ventil kojim se upravlja pritiskom vode. Sastoji se od glavnog ventila i njegovog pričvršćenog voda, pilot ventila, igličastog ventila, kuglastog ventila i manometra. Ovisno o namjeni, funkciji i mjestu uporabe, može se razviti u ventile s plovkom na daljinsko upravljanje, ventile za smanjenje tlaka, nepovratne ventile za sporo zatvaranje, ventile za regulaciju protoka, ventile za smanjenje tlaka, hidraulične električne regulacijske ventile itd. Hidraulički regulacijski ventili dijele se na membranski i klipni. Njihovi principi rada su isti. Pokreće ih razlika tlaka SP između uzvodnog i nizvodnog i kontrolira pilot ventil tako da dijafragma (klip) radi hidraulički diferencijalno i potpuno se automatski podešava hidraulikom. Disk glavnog ventila je potpuno otvoren ili potpuno zatvoren ili u reguliranom stanju. Kada se tlačna voda koja ulazi u upravljačku komoru iznad dijafragme (klipa) ispušta u atmosferu ili nizvodno područje niskog tlaka, vrijednost tlaka koja djeluje na dno diska ventila i ispod dijafragme veća je od vrijednosti tlaka iznad, tako da se disk glavnog ventila gura u potpuno otvoren položaj; kada se tlačna voda koja ulazi u upravljačku komoru iznad dijafragme (klipa) ne može ispustiti u atmosferu ili nizvodno područje niskog tlaka, sila koja djeluje na klip dijafragme (klipa). Gornja vrijednost tlaka veća je od donje vrijednosti tlaka, tako da će disk glavnog ventila biti pritisnut u potpuno zatvoren položaj. Kada je vrijednost tlaka u kontrolnoj komori iznad dijafragme (klipa) između ulaznog tlaka i izlaznog tlaka, disk glavnog ventila je u stanju podešavanja, a njegov položaj podešavanja ovisi o učinku upravljanja vezom igličastog ventila i podesivog pilot ventila u cjevovodnom sustavu. Podesivi pilot ventil može otvoriti ili zatvoriti vlastiti mali otvor ventila kroz nizvodni izlazni tlak i mijenjati se s njim, mijenjajući tako tlak kontroliran iznad dijafragme (klipa) i kontrolirajući položaj podešavanja diska glavnog ventila.

Upotreba proizvoda

Ventil se sastoji od glavnog ventila i vanjskog upravljačkog ventila. Koristi plutajuću kuglu u vodi za povezivanje vodećeg ventila zbog promjena u razini tekućine, tako da glavni ventil dovodi vodu i zatvara se, čime se kontrolira razina vode u bazenu (spremniku) i vodotornju unutar određenog raspona kako bi se spriječilo prelijevanje i niska razina vode. Ventil je prikladan za automatske sustave vodoopskrbe raznih bazena (spremnika) i vodenih tornjeva u industrijskim i rudarskim poduzećima i civilnim zgradama, a također se koristi u atmosferskim kotlovskim cirkulacijskim sustavima vodoopskrbe. Glavni ventil se brzo otvara i polako zatvara bez izazivanja vodenog udara. Čvrsto je zatvoreno i nema opasnosti od poplave.

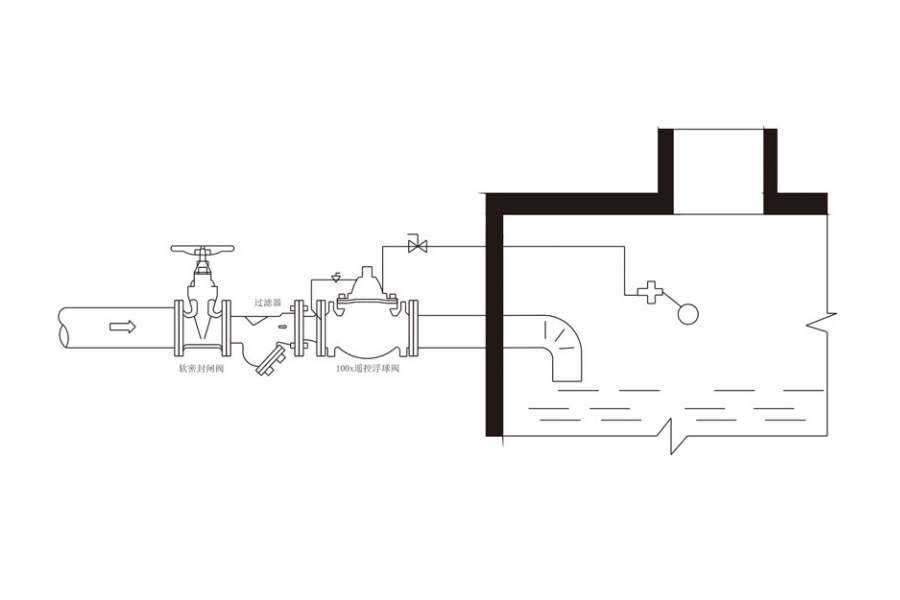

Dijagram instalacije
